팀 프로젝트 - 자율주행 SW 고도화 경진대회 프로젝트 🚗

소개

본 프로젝트는 자율주행과 관련된 다양한 과제를 수행할 수 있는 시스템을 개발하는 것을 목표로 합니다. 이를 위해 기존의 차량을 개조하여 자율주행 시스템을 설계하고 구현합니다. 주요 기능으로는 도로를 따라가는 주행, 차량 추월, 신호 인식, 그리고 주차 기능 등이 포함되어 있습니다.

기간 / 인원, 역할

  • 개발: 2024.06 ~ 2024.07.24, 최종 대회: 2024.07.24
  • 인원: 2인 팀 프로젝트
  • 역할: 전반적인 소프트웨어 개발 (다른 팀원: 차량 개조 - 하드웨어)

Language / Tool (Library) / OS

  • Language: Python & C/C++
  • Library/Tool: ROS Noetic, TensorFlow, OpenCV
  • OS: Ubuntu 20.04 LTS

HardWare

  • 대호토이즈 벤츠 NEW GTR AMG 유아전동차 자율주행 프로젝트 이미지
  • Sword 노트북 (RTX 3070)
  • Arduino Mega

Sensors

  • Logitech WebCAM C920 HD PRO x2 자율주행 프로젝트 이미지
  • RPLidar A2M12 (2D 라이다) x1 자율주행 프로젝트 이미지
  • HC-04 (초음파 센서) x5
  • ELB030640 (가변저항, 조향값 체크용) x1

결과

  • 금상 수상 (2위)

기타 정보

Task 설명

Task1 – 시간측정경기

  • 자율주행차가 트랙을 2바퀴 주행하는 시간을 측정
  • 주행 시 차선을 벗어나지 않아야 하고, 차선을 벗어날 경우 점수 삭감 또는 실격 처리됨.

Task2 – 미션수행경기

  • 1차선, 2차선의 장애물 회피
  • 신호등의 신호 인식 후 횡단보도 구간까지 통과

Task3 – 수직주차경기

  • 랜덤으로 주차된 자동차 사이를 인식
  • 주차 후 2초 이상 멈췄다가 OUT 지점에 도달

주요 기능 구현 및 알고리즘

Task1 – 시간측정경기

< 시도한 것 >

첫 번째 시도:

  • 알고리즘 간략 소개: 주어진 트랙 도면을 활용한 Particle Filter로 Localization, path planning 도전

  • 코드: Link

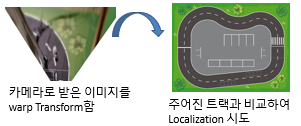

    image-20241110005432807

    • Warp Transform: 카메라로 받은 이미지를 warp Transform 함
    • 트랙 비교: 주어진 트랙과 비교하여 Localization 시도

  • 발생한 문제:

    1. Particle Filter의 연산량이 너무 큼
    2. 대략적으로 위치를 찾긴 하는데, 정확도가 떨어짐

두 번째 시도:

  • 알고리즘 간략 소개: 전방 주시 카메라의 input을 받으면 조향 각도를 output으로 출력하는 딥러닝 모델로 도전 (ResNet 기반)
  • 코드: Link
    • 데이터 라벨링 영상: 미리 얻은 Data에 조향값을 Labeling
    • (-2,-1, 0, 1, 2 중 하나 labiling)
  • 주행 영상: 잘 학습이 안된 모습
  • 발생한 문제:
    1. 사람이 이미지에 조향값을 라벨링하다 보니 학습 데이터의 퀄리티가 떨어짐
    2. 학습이 잘 안됨

세 번째 시도

  • 알고리즘 간략 소개: OpenCV의 threshold를 이용하여 1차선, 2차선을 인식하고 Aheading Point를 계산 후, Stanley Path Planning을 사용하여 주행

  • 코드: Aheading Link , Stanley Link

  • 알고리즘 테스트 영상
  • 발생한 문제:
    1. Threshold 값을 바탕으로 검은색 도로를 인식함
    2. 트랙 위치마다 조명이 다르기 때문에 하나의 임계값으로 모든 트랙을 잘 인식하지 못함

네 번째 시도 (최종)

  • 도로 인식: WarpTransform된 카메라 이미지에서 Unet을 활용하여 1차선, 2차선을 인식합니다.
    • Threshold를 찾아내던 방식보다 더 Robust해짐
  • Local Path Planning: 인식한 도로와 Bicycle kinematics model을 활용해 만든 mask와 내적하여 최적의 조향 각도를 찾음
    • Kinematics를 활용해 조향값을 찾아서 조향 정확도를 높임!

  • 코드: Link

  • 주행 영상

Task2 – 미션 수행 경기

<장애물 회피>

  • 알고리즘 간략 소개:
    • Lidar를 활용해 얻은 point를 활용해 장애물 mask를 생성함
    • Lidar mask와 도로 segmentation mask를 비교하여 장애물이 1차선에 있는지, 2차선에 있는지 확인하고, 장애물과의 거리를 체크함

  • 코드: Link

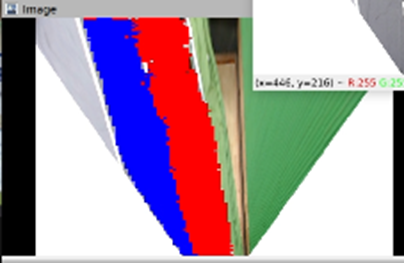

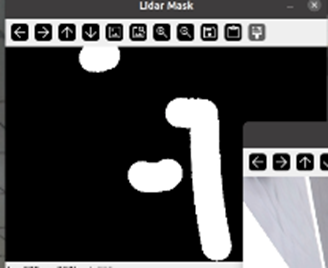

    image-20241110011419692 image-20241110011425401

    Lidar Mask와 도로 Segmentation Mask

<신호등 인식 & 횡단보도 인식>

  • 코드: Link
  • 알고리즘 간략 소개:
    • 신호등 신호 인식: OpenCV의 HoughCircleP 함수를 활용해 신호등 신호를 인식함
    • 횡단보도 신호 인식: Unet을 활용하여 횡단보도를 인식함
      • (원래는 Yolo를 활용하고 싶었지만, 모델이 다른 모델이랑 돌리기에는 너무 무거웠고, 잘 학습이 안됐음)

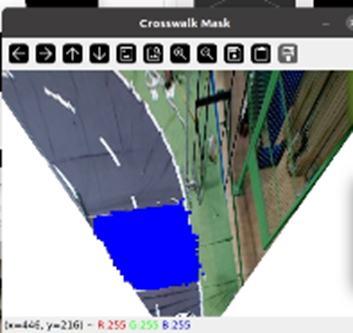

    image-20241110011514064

    횡단보도 인식한 모습 (Unet)

  • 주행 영상

Task3 – 수직주차경기

<수직 주차>

  • 알고리즘 간략 소개:
    • Rule Based 주차 알고리즘 사용
      • (원래 A* path planner를 사용하려 했지만, 시간상 완성하지 못함)
    • 알고리즘 과정:
      1. Lidar 상에서 오른쪽 60도 부근에 장애물을 감지될 때까지 전진
      2. 장애물 인식 후, 미리 짜놓은 순서에 따라 이동 (time based)

  • 코드: Link

  • 주행 영상

최종 결과

최종 결과: 금상 (2위)

image-20241110012400056
